Testex Press-O-Film粗糙度复制胶带测试粗糙度详细步骤

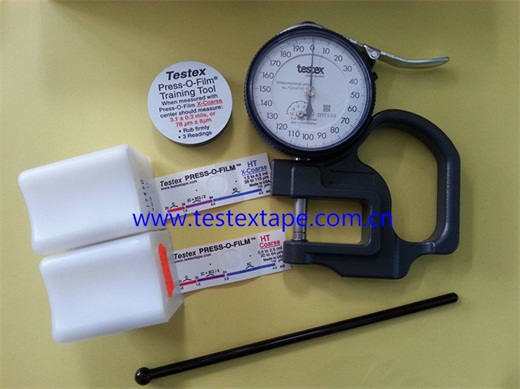

一：检测工具：

1.量规

2.研磨棒

3.复制胶带

4.标准测试块

二、复制胶带的选择

Testex粗糙度复制胶带有4种规格，每种规格的复制胶带上限代表可压缩泡沫最低值，复制胶带的选择通常根据所规定的表面粗糙度而定，在每一个测量范围的中间测量结果是最精确的，正确选择复制胶带是测定表面粗糙度的基础。

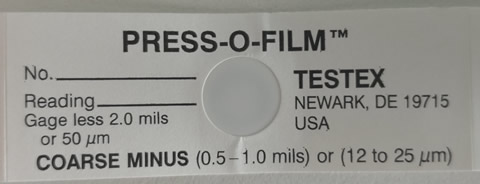

1.Coarse Minus测量范围：0.5-1.0mils（12-25μm）

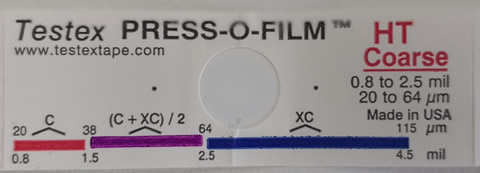

2.Coarse测量范围：（0.8-2.5mils20-64μm）

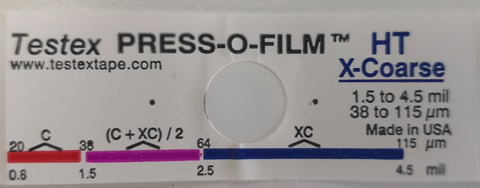

3.X-Coarse测量范围：（1.5-4.5mils38-115μm）

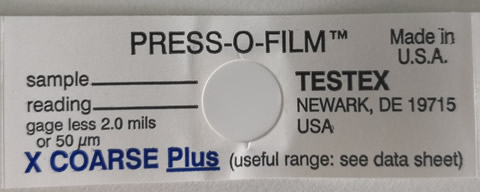

4.X-Coarse Plus测量范围：（4.6-5.0mils116-127μm）

注：由于没有更高规格的胶带来检测X-Coarse Plus的上限，为了保险起见所以将最大上限值设置为5mils（127um），但实践表明X-Coarse Plus最大至少可测到5.8mils（147um）。

Testex粗糙度复制胶带基本的测量范围是0.8-4.5mils(20-115um)，也就是Coarse和X-Coarse，这两个也是最常用的规格。Coarse Minus主要用于测试Coarse的下限，而X-Coarse Plus胶带主要用于测量X-Coarse的上限。

测试目标值在12-20μm（0.5-0.8mils）之间选择Coarse Minus规格的复制胶带
测试目标值在20-38μm（0.8-1.5mils）之间选择Coarse规格的复制胶带。
测试目标值在64-115μm（2.5-4.5mils）之间选择X-Coarse规格的复制胶带。
测试目标值在38-64μm（1.5-2.5mils）之间Coarse和X-Coarse都需要。
测试目标值大于115μm（4.5mils）之间选择X-Coarse Plus规格的复制胶带，最大可以测到147μm（5.8mils）

三、操作步骤

1.表面清理

在对喷砂/喷丸处理的表面粗糙度测量前，必须用毛刷或其它工具清除测量表面的灰尘和磨料残留物（留在喷砂清理后的表面上的磨料和灰尘会对复制胶带产生负面影响）。

2.复制胶带准备

从所选择的复制胶带上撕下一片，小心地将复制胶带背面的纸揭开，露出复制胶带中的粘合面，丢弃背面的纸以及附在纸上的小黑白防护圈，并确定不要将此防护圈留在复制胶带上。

3.研磨复制胶带

将复制胶带贴在被测表面，将一角折起，以形成一个脱离的拉手，使用塑料研磨棒的圆头（或者使用复制胶带外壳的圆角），研磨复制胶带中心的白色薄膜环，直至其完全成为均匀的灰色。研磨的时候稍微用一点力，以来圆圈的方式或者X-Y的方式进行研磨。当确定没有白色时，小心的使用剥落拉手将复制胶带从表面拉起。

4.校准量规

松开指针表盘固定螺栓，并旋转量规的表盘，使指针停留在表盘上的刻度上，后锁紧表盘固定螺栓，以防移位。由于复制胶带对量规的要求非常高，请使用Testex定制的专用量规。

5.测量复制胶带和计算表面粗糙度值

将含有表面粗糙度印模的复制胶带放入量规的两砧之间，放松手柄。让上下砧在印模中间闭合。并读出表盘上的数值。

表面粗糙度值=量规表盘读数-50微米（复制胶带有50微米不可压缩，第4步可将量规预设减掉该值，即将量规指针预先调到"150"处，这样量规上显示的值就是测量结果。）

如果使用Coarse或X-Coarse复制胶带所得的测量值于38-64μm（1.5-2.5 mils）（包括以上数值）之间，用其它型号复制胶带对同一部位进行二次测量。如果两次测量值都在上述范围之内，取两次测量值之平均值作为表面轮廓（表面峰顶-谷底的粗糙度）。如果使用任一型号复制胶带所得测量值不在此范围之内，则应使用第二次测得的值，即不用以计算平均值。

例如：使用Coarse型复制胶带所测得的结果为55μm，由于这个值在38和64之间，所以我们再用X-Coarse型复制胶带在同一部位再次测量，假如结果为60μm，那么粗糙度就等于(55+60)/2，即57.5μm；假如结果为70μm，粗糙度就等于70μm。

6.记录

在复制胶带上空白处分别记录所测试的区域以及表面粗糙度读数。如果使用平均值应标注"HT",如果没有使用平均值应标注"non-HT".确保在复制胶带上所记录的表面粗糙度是在所选用的复制带测量范围，否则读数无效。重新测量。

7.完成测量

检测结束后，应将量规擦拭干净放入仪器盒，复制胶带和研磨棒收好以备下次使用。将记录数据的复制胶带撕下贴于检验报告，完成检验记录。
